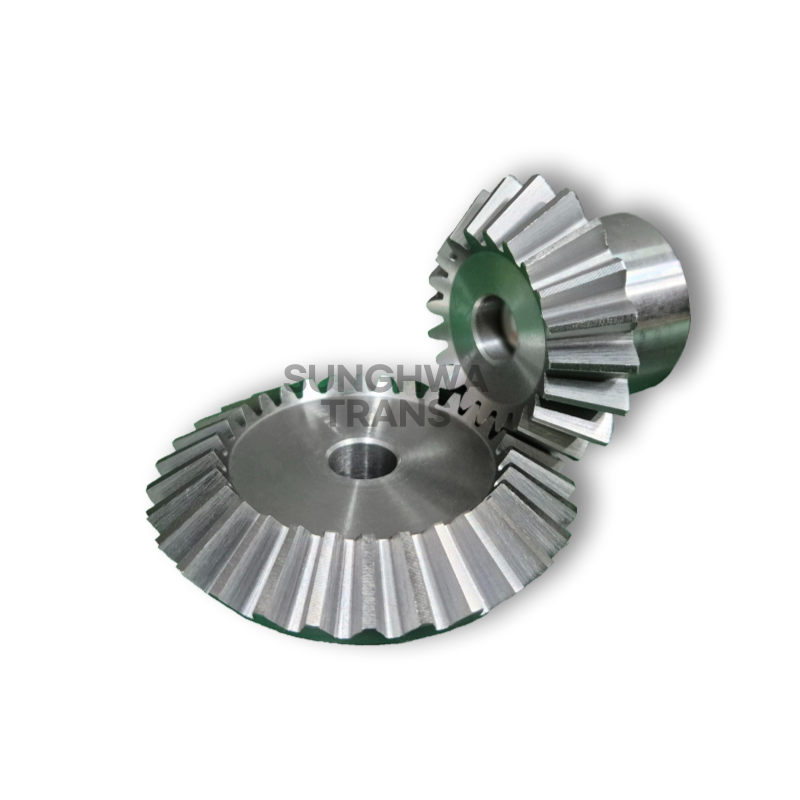

STRAIGHT BEVEL GEAR │ SHST 20-30
| 모 듈 (Module) | 1.5~5 | 기어비 (Gear ratio) | 1.5 : 1 |
| 재 질 (Material) | S45C | 잇 수 (Gear tooth) | 30-20 |
| 압력각 (Pressure angle) | 20˚ |
제 품 명 | 모 듈 | 잇 수 | 내 경 | 보스경 | 피치 원직경 | 치선 원직경 | 조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
M | Z | AH7 | B | C | D | E | F | G | H | I | (kgf) | |
SHST M1.5-2030NT | 1.5 | 30 | 10 | 30 | 45 | 46.24 | 28 | 13.93 | 8 | 16 | 9 | (B)0.13 |
| 20 | 8 | 25 | 30 | 33.13 | 33 | 11.55 | 8.8 | 17 | (B)0.06 | |||
SHST M2-2030NT | 2 | 30 | 10 | 35 | 60 | 61.6 | 40 | 21.2 | 15 | 23 | 11 | (B)0.25 |
| 20 | 10 | 30 | 40 | 44.2 | 45 | 16.4 | 11.7 | 22 | (B)0.12 | |||
SHST M2.5-2030NT | 2.5 | 30 | 15 | 45 | 75 | 77 | 50 | 26.6 | 18 | 30 | 15 | (B)0.55 |
| 20 | 12 | 35 | 50 | 55.2 | 55 | 19.2 | 12.5 | 28 | (B)0.23 | |||
SHST M3-2030NT | 3 | 30 | 15 | 50 | 90 | 92.5 | 55 | 26.9 | 17 | 31 | 17 | (B)0.80 |
| 20 | 15 | 45 | 60 | 66.3 | 70 | 27.1 | 20.5 | 37 | (B)0.50 | |||
SHST M4-2030NT | 4 | 30 | 20 | 70 | 120 | 123.3 | 75 | 37.5 | 25 | 40 | 20 | (B)1.80 |
| 20 | 15 | 60 | 80 | 88.3 | 90 | 32.8 | 23.4 | 43 | (B)1.10 | |||
SHST M5-2030NT | 5 | 30 | 25 | 90 | 150 | 154.1 | 90 | 43.1 | 24 | 50 | 30 | (B)4.40 |
| 20 | 20 | 80 | 100 | 110.8 | 110 | 38.5 | 28.3 | 56 | (B)2.50 |
제 품 명 / RPM | 30 | 100 | 300 | 600 | 900 | 1200 |
SHST M1.5-2030NT | 0.011 | 0.038 | 0.11 | 0.23 | 0.29 | 0.38 |
SHST M2-2030NT | 0.026 | 0.087 | 0.26 | 0.43 | 0.65 | 0.87 |
SHST M2.5-2030NT | 0.053 | 0.17 | 0.53 | 0.89 | 1.34 | 1.53 |
SHST M3-2030NT | 0.089 | 0.29 | 0.89 | 1.49 | 2.24 | 2.56 |
SHST M4-2030NT | 0.19 | 0.65 | 1.63 | 3.26 | 4.20 | 5.22 |
SHST M5-2030NT | 0.43 | 1.43 | 3.58 | 6.15 | 9.22 | 11.4 |
