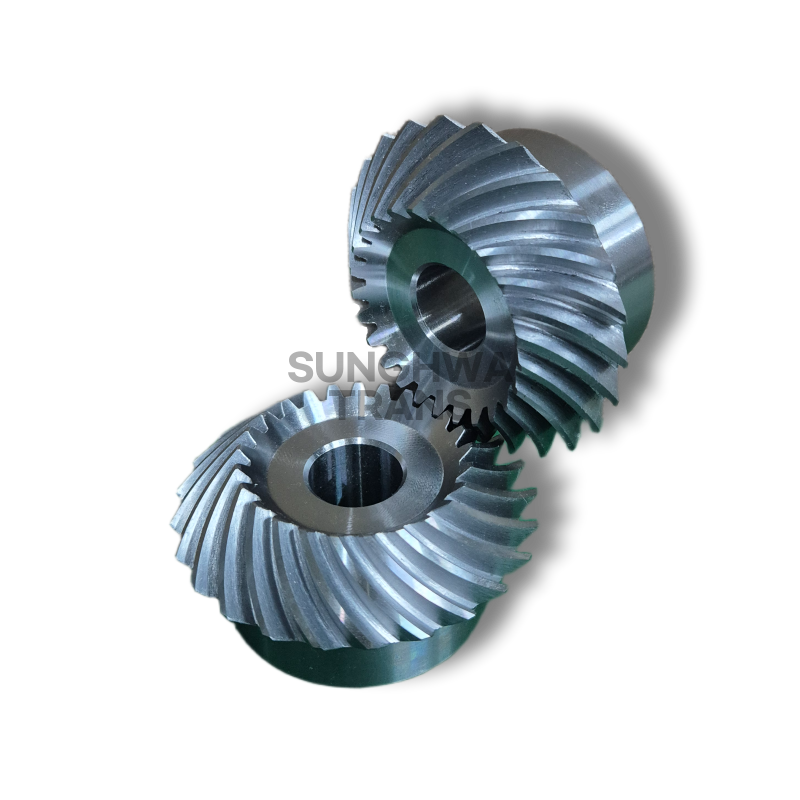

SPIRAL BEVEL GEAR
SPIRAL BEVEL GEAR │ SHSP 25L-25R
| 모 듈 (Module) | 1 ~ 6 | 기어비 (Gear ratio) | 1 : 1 |
| 재 질 (Material) | SCM440 , SCM415 | 잇 수 (Gear tooth) | 25-25 |
| 압력각 (Pressure angle) | 20˚ | 비틀림각 (Spiral angle) | 35˚ |
제 품 명 | 모 듈 | 잇 수 | 내 경 | 보스경 | 피치 원직경 | 치선 원직경 | 조립 거리 | 치선 거리 | 보스 길이 | 내경 길이 | 치폭 | 중량 |
M | Z | AH7 | B | C | D | E | F | G | H | I | (kgf) | |
SHSP M1-25L25R | 1 | 25 | 6 | 20 | 25 | 26.2 | 23 | 11.1 | 8 | 14 | 6 | 0.05 |
SHSP M1.25-25L25R | 1.25 | 25 | 8 | 25 | 31.3 | 32.8 | 28 | 13.1 | 9.3 | 16 | 7 | 0.06 |
SHSP M1.5-25L25R | 1.5 | 25 | 10 | 30 | 37.5 | 39.3 | 34 | 16.2 | 11.5 | 19 | 9 | 0.12 |
SHSP M2-25L25R | 2 | 25 | 12 | 40 | 50 | 52.4 | 40 | 16.2 | 10 | 20 | 12 | 0.2 |
SHSP M2.5-25L25R | 2.5 | 25 | 16 | 50 | 62.5 | 65.5 | 50 | 20.3 | 12.5 | 26 | 15 | 0.4 |
SHSP M3-25L25R | 3 | 25 | 20 | 60 | 75 | 78.6 | 60 | 24.3 | 15 | 32 | 20 | 0.7 |
SHSP M3.5-25L25R | 3.5 | 25 | 25 | 70 | 87.5 | 91.7 | 70 | 28.4 | 17.5 | 37 | 22 | 1.1 |
SHSP M4-25L25R | 4 | 25 | 28 | 80 | 100 | 104.8 | 80 | 32.4 | 20 | 43 | 25 | 1.7 |
SHSP M5-25L25R | 5 | 25 | 28 | 100 | 125 | 131.0 | 90 | 40.5 | 25 | 50 | 30 | 3.4 |
SHSP M6-25L25R | 6 | 25 | 28 | 120 | 150 | 157.2 | 120 | 48.6 | 30 | 61 | 35 | 5.4 |
제 품 명 / RPM | 100 | 300 | 600 | 900 | 1200 | 1500 | 1800 |
SHSP M1-25L25R | 0.024 | 0.08 | 0.15 | 0.18 | 0.24 | 0.30 | 0.40 |
SHSP M1.25-25L25R | 0.05 | 0.14 | 0.27 | 0.35 | 0.50 | 0.59 | 0.69 |
SHSP M1.5-25L25R | 0.09 | 0.24 | 0.46 | 0.60 | 0.85 | 1.00 | 1.17 |
SHSP M2-25L25R | 0.20 | 0.62 | 1.03 | 1.55 | 1.77 | 2.21 | 2.66 |
SHSP M2.5-25L25R | 0.40 | 1.21 | 2.02 | 3.03 | 3.46 | 4.33 | 4.85 |
SHSP M3-25L25R | 0.74 | 1.85 | 3.70 | 4.76 | 6.35 | 7.41 | 8.89 |
SHSP M3.5-25L25R | 1.11 | 2.78 | 5.55 | 7.14 | 9.53 | 11.11 | 13.33 |
SHSP M4-25L25R | 1.69 | 4.23 | 7.26 | 10.9 | 13.5 | 16.9 | 17.9 |
SHSP M5-25L25R | 2.87 | 7.19 | 12.34 | 18.53 | 22.9 | 28.7 | 30.4 |
SHSP M6-25L25R | 4.88 | 12.2 | 20.9 | 31.5 | 38.9 | 43.05 | 45.69 |
