BEVEL
GEAR

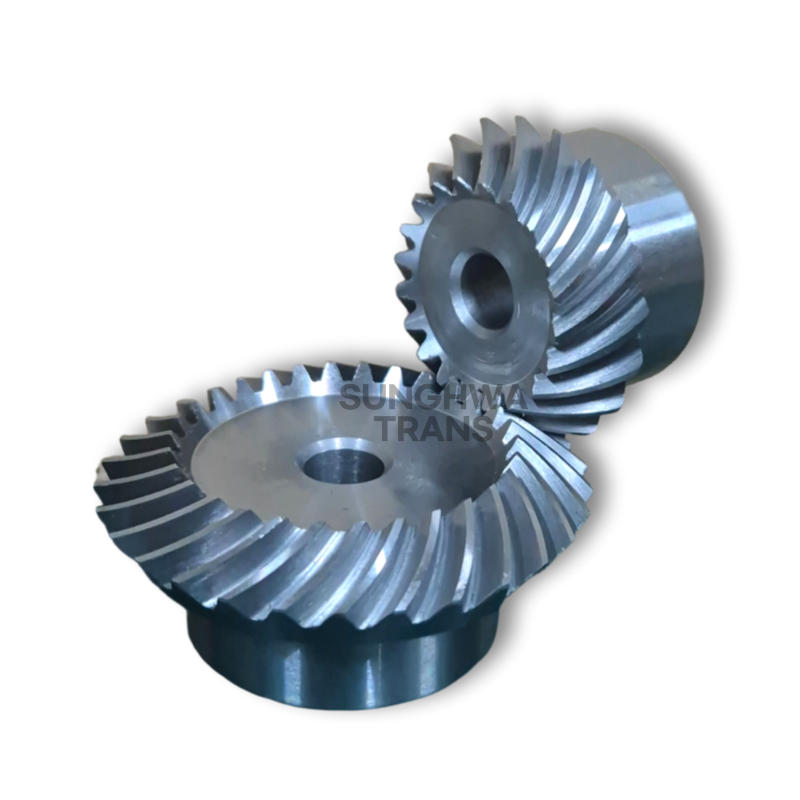

SPIRAL BEVEL GEAR
SPIRAL BEVEL GEAR │ SHSP 20L-30R
| 모 듈 (Module) | 1 ~ 4 | 기어비 (Gear ratio) | 1.5 : 1 |
| 재 질 (Material) | SCM440 , SCM415 | 잇 수 (Gear tooth) | 30-20 |
| 압력각 (Pressure angle) | 20˚ | 비틀림각 (Spiral angle) | 35˚ |
제 품 명 | 모 듈 | 잇 수 | 내 경 | 보스경 | 피치 원직경 | 치선 원직경 | 조립 거리 | 치선 거리 | 보스 길이 | 내경 길이 | 치폭 | 중량 |
M | Z | AH7 | B | C | D | E | F | G | H | I | (kgf) | |
SHSP M1-20L30R | 1 | 30 | 8 | 22 | 30 | 30.7 | 22 | 12.5 | 9 | 14 | 5.5 | 0.043 |
| 20 | 6 | 17 | 20 | 21.8 | 25 | 10.6 | 9 | 14 | 0.017 | |||
SHSP M1.5-20L30R | 1.5 | 30 | 10 | 32 | 45 | 46.1 | 30 | 15.8 | 11 | 18 | 8.5 | 0.12 |
| 20 | 8 | 26 | 30 | 32.7 | 35 | 13.4 | 11 | 18 | 0.06 | |||
SHSP M2-20L30R | 2 | 30 | 10 | 40 | 60 | 61.4 | 40 | 21 | 14 | 23 | 11 | 0.27 |
| 20 | 10 | 35 | 40 | 43.6 | 45 | 16.2 | 13.3 | 23 | 0.15 | |||
SHSP M2.5-20L30R | 2.5 | 30 | 15 | 48 | 75 | 76.8 | 50 | 26.3 | 18 | 30 | 14 | 0.55 |
| 20 | 12 | 43 | 50 | 54.4 | 55 | 19.0 | 15.2 | 28 | 0.40 | |||
SHSP M3-20L30R | 3 | 30 | 15 | 60 | 90 | 92.1 | 60 | 31.6 | 21 | 36 | 17 | 1.10 |
| 20 | 15 | 53 | 60 | 65.3 | 65 | 21.8 | 17.7 | 32.5 | 0.49 | |||
SHSP M4-20L30R | 4 | 30 | 20 | 70 | 120 | 122.8 | 75 | 37.1 | 25 | 40 | 20 | 1.80 |
| 20 | 15 | 60 | 80 | 87.1 | 75 | 17.4 | 8.3 | 28 | 1.10 |
제 품 명 / RPM | 100 | 300 | 600 | 900 | 1200 | 1500 | 1800 |
SHSP M1-20L30R | 0.026 | 0.08 | 0.16 | 0.24 | 0.26 | 0.33 | 0.40 |
SHSP M1.5-20L30R | 0.092 | 0.27 | 0.55 | 0.69 | 0.92 | 1.15 | 1.38 |
SHSP M2-20L30R | 0.21 | 0.64 | 1.07 | 1.60 | 1.93 | 2.29 | 2.75 |
SHSP M2.5-20L30R | 0.42 | 1.26 | 2.10 | 3.16 | 3.83 | 4.51 | 5.42 |
SHSP M3-20L30R | 0.70 | 2.11 | 3.53 | 5.29 | 6.42 | 7.56 | 8.47 |
SHSP M4-20L30R | 1.72 | 4.30 | 8.61 | 11.0 | 14.1 | 17.2 | 20.6 |
성화트랜스 스파이럴 베벨기어
SUNGHWA TRANS SPIRAL BEVEL GEAR
