BEVEL
GEAR
SPIRAL BEVEL GEAR

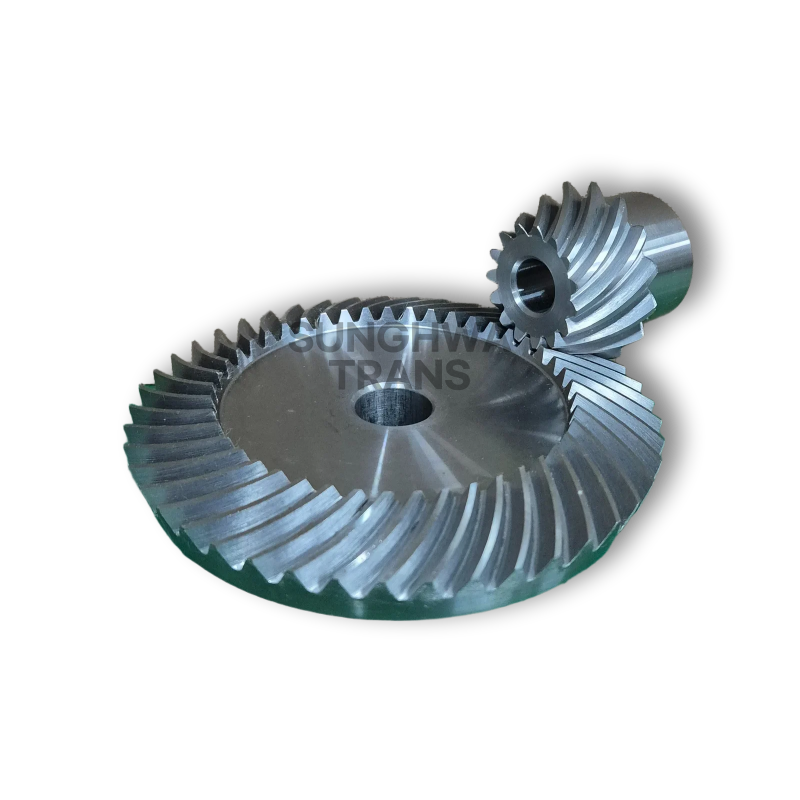

SPIRAL BEVEL GEAR │ SHSP 18L-45R
| 모 듈 (Module) | 1 ~ 3 | 기어비 (Gear ratio) | 2.5 : 1 |
| 재 질 (Material) | SCM440 | 잇 수 (Gear tooth) | 45-18 |
| 압력각 (Pressure angle) | 20˚ | 비틀림각 (Spiral angle) | 35˚ |
제 품 명 | 모 듈 | 잇 수 | 내 경 | 보스경 | 피치 원직경 | 치선 원직경 | 조립 거리 | 치선 거리 | 보스 길이 | 내경 길이 | 치폭 | 중량 |
M | Z | AH7 | B | C | D | E | F | G | H | I | (kgf) | |
SHSP M1-18L45R | 1 | 45 | 8 | 25 | 45 | 45.5 | 23 | 14.5 | 10 | 15 | 7 | 0.09 |
| 18 | 6 | 15 | 18 | 20.2 | 32 | 9.93 | 8.9 | 15.5 | 0.02 | |||
SHSP M1.5-18L45R | 1.5 | 45 | 10 | 35 | 67.5 | 68.08 | 30 | 17.2 | 10 | 18 | 11 | 0.27 |
| 18 | 8 | 23 | 27 | 30.3 | 45 | 11.9 | 10.46 | 21 | 0.05 | |||
SHSP M2-18L45R | 2 | 45 | 12 | 48 | 90 | 90.8 | 40 | 23 | 15 | 25 | 14 | 0.43 |
| 18 | 10 | 32 | 36 | 40.4 | 60 | 15.9 | 14.2 | 27.5 | 0.13 | |||
SHSP M2.5-18L45R | 2.5 | 45 | 15 | 55 | 112.5 | 113.5 | 50 | 28.7 | 19 | 31 | 18 | 1.13 |
| 18 | 12 | 40 | 45 | 50.4 | 72 | 16.8 | 14.8 | 31.5 | 0.24 | |||
SHSP M3-18L45R | 3 | 45 | 20 | 65 | 135 | 136.2 | 60 | 34.5 | 22 | 37 | 21 | 1.95 |
| 18 | 16 | 48 | 54 | 60.5 | 85 | 18.8 | 16.3 | 36 | 0.42 |
제 품 명 / RPM | 100 | 300 | 600 | 900 | 1200 | 1500 | 1800 |
SHSP M1-18L45R | 0.031 | 0.095 | 0.19 | 0.28 | 0.31 | 0.39 | 0.47 |
SHSP M1.5-18L45R | 0.11 | 0.33 | 0.66 | 0.82 | 1.10 | 1.38 | 1.65 |
SHSP M2-18L45R | 0.25 | 0.76 | 1.27 | 1.90 | 2.54 | 3.17 | 3.26 |
SHSP M2.5-18L45R | 0.50 | 1.51 | 2.52 | 3.78 | 5.04 | 5.40 | 6.48 |
SHSP M3-18L45R | 0.81 | 2.45 | 4.08 | 6.13 | 7.01 | 8.76 | 9.81 |
성화트랜스 스파이럴 베벨기어
SUNGHWA TRANS SPIRAL BEVEL GEAR
