  SHRA T6



Weight
 3.2 kg
Lubricant
 GREASE
Gear
 SPIRAL BEVEL GEAR
Case material
 ALUMINUM
Shaft material
 SM45C
Shaft diameter
 ø 20
Shaft length
 50 mm
Key size
 6 x 6 x 40

  * 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.


*Gear Ratio (1:1)

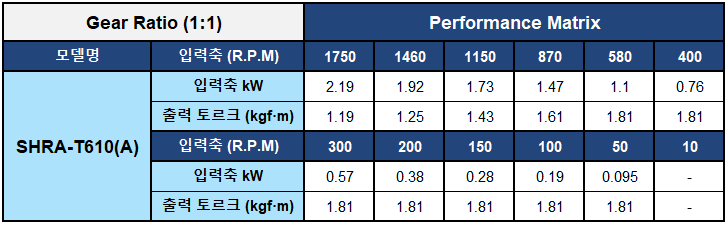

Performance Matrix
형번 / 입력축 (R.P.M)
1750146011508705804003002001501005010
SHRA T610(A)
입·출력 kW2.191.921.731.471.10.760.570.380.280.190.095-
토르크 (kgf·m)1.191.251.431.611.811.811.811.811.811.811.81-



*Gear Ratio (2:1)
Performance Matrix
형번 / 입력축 (R.P.M)
1750146011508705804003002001501005010
SHRA T620(B)
입·출력 kW1.120.940.740.560.370.260.190.130.10.0640.032-
토르크 (kgf·m)1.221.221.221.221.221.221.221.221.221.221.22-


*클릭시 확대하여 보실 수 있습니다.

*기본형(A), 감속형(B)의 외형은 동일합니다.
