SHRA-T5
SHRA-T510(A) I-LR
SHRA-T510(A) I-L
SHRA-T510(A) I-R
Weight | 1.5 kg | Lubricant | GREASE |
Gear | SPIRAL BEVEL GEAR | Case material | ALUMINUM |
Shaft material | SM45C | Shaft diameter | Ø 15 |
Shaft length | 38 mm | Key size | 5 x 5 x 30 |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
SHRA-T5
Weight | 1.5 kg |
Lubricant | GREASE |
Gear | SPIRAL BEVEL GEAR |
Case material | ALUMINUM |
Shaft material | SM45C |
Shaft diameter | ø 15 |
Shaft length | 38 mm |
Key size | 5 x 5 x 30 |
* 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.
SHRA-T510(A) I-LR
SHRA-T510(A) I-L
SHRA-T510(A) I-R

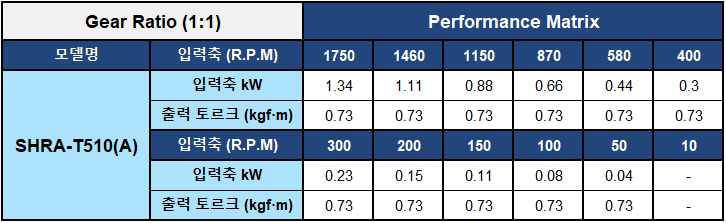

*Gear Ratio (1:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SHRA T510(A) | 입·출력 kW | 1.34 | 1.11 | 0.88 | 0.66 | 0.44 | 0.3 | 0.23 | 0.15 | 0.11 | 0.08 | 0.04 | - |
| 토르크 (kgf·m) | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | - | |
*Gear Ratio (2:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SHRA T520(B) | 입·출력 kW | 0.66 | 0.55 | 0.43 | 0.33 | 0.22 | 0.15 | 0.11 | 0.075 | 0.056 | 0.038 | 0.018 | - |
| 토르크 (kgf·m) | 0.71 | 0.71 | 0.71 | 0.71 | 0.71 | 0.71 | 0.71 | 0.71 | 0.71 | 0.71 | 0.71 | - | |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
