RA-SERIES

MITER GEAR BOX




고객 센터

견 적 & 상 담 문 의


     TEL.  02-2616-2071

     FAX. 02-2616-2073

     MAIL. shgear@naver.com


  SHRA T3



Weight
 0.4 kg
Lubricant
 GREASE
Gear
 SPIRAL BEVEL GEAR
Case material
 ALUMINUM
Shaft material
 SM45C
Shaft diameter
 ø 10
Shaft length
 20 mm
Key size
 -

  * 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.

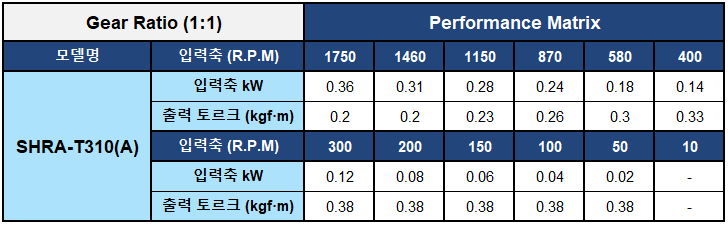

*Gear Ratio (1:1)
Performance Matrix
형번 / 입력축 (R.P.M)
1750146011508705804003002001501005010
SHRA T310(A)
입·출력 kW0.360.310.280.240.180.140.120.080.060.040.02-
토르크 (kgf·m)0.20.20.230.260.30.330.380.380.380.380.38-



*Gear Ratio (2:1)
Performance Matrix
형번 / 입력축 (R.P.M)
1750146011508705804003002001501005010
SHRA T320(B)
입·출력 kW0.170.140.110.080.050.040.030.020.0140.010.005-
토르크 (kgf·m)0.180.180.180.180.180.180.180.180.180.180.18-


*클릭시 확대하여 보실 수 있습니다.

*기본형(A), 감속형(B)의 외형은 동일합니다.
