F-SERIES
MITER GEAR BOX
SH8M F195
Weight | 52 ~ 65 kg |
Lubricant | OIL |
| Gear | SPIRAL BEVEL GEAR |
Case material | FC |
Shaft material | SM45C |
Shaft diameter | ø 40 |
Shaft length | 75 mm |
Key size | 10 x 8 x 70 |
* 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.
SH8M F195(A) I-LR

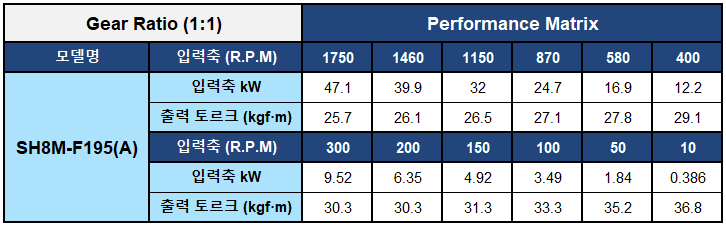

*Gear Ratio (1:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH8M F195(A) | 입력축 kW | 47.1 | 39.9 | 32 | 24.7 | 16.9 | 12.2 | 9.52 | 6.35 | 4.92 | 3.49 | 1.84 | 0.386 |
| 출력 토르크 (kgf·m) | 25.7 | 26.1 | 26.5 | 27.1 | 27.8 | 29.1 | 30.3 | 30.3 | 31.3 | 33.3 | 35.2 | 36.8 | |

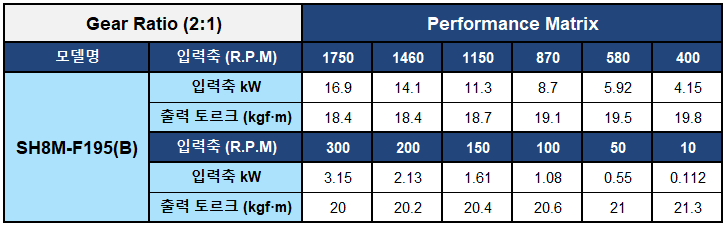

*Gear Ratio (2:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH8M F195(B) | 입력축 kW | 16.9 | 14.1 | 11.3 | 8.7 | 5.92 | 4.15 | 3.15 | 2.13 | 1.61 | 1.08 | 0.55 | 0.112 |
| 출력 토르크 (kgf·m) | 18.4 | 18.4 | 18.7 | 19.1 | 19.5 | 19.8 | 20 | 20.2 | 20.4 | 20.6 | 21 | 21.3 | |
*Gear Ratio (1.5:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH8M F195(B) | 입력축 kW | 22.9 | 19.3 | 15.5 | 11.9 | 8.14 | 5.71 | 4.34 | 2.93 | 2.22 | 1.5 | 0.759 | 0.155 |
| 출력 토르크 (kgf·m) | 18.6 | 18.9 | 19.2 | 19.5 | 20.1 | 20.4 | 20.7 | 20.8 | 21.1 | 21.4 | 21.7 | 22.2 | |
*Gear Ratio (2.5:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH8M F195(B) | 입력축 kW | 13.5 | 11.5 | 9.14 | 7.02 | 4.77 | 3.34 | 2.53 | 1.71 | 1.29 | 0.867 | 0.439 | 0.089 |
| 출력 토르크 (kgf·m) | 18.4 | 18.8 | 18.9 | 19.2 | 19.6 | 19.9 | 20.1 | 20.4 | 20.5 | 20.7 | 20.9 | 21.2 | |
*Gear Ratio (3:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH8M F195(B) | 입력축 kW | 9.78 | 8.25 | 6.58 | 5.05 | 3.43 | 2.4 | 1.81 | 1.22 | 0.923 | 0.621 | 0.314 | 0.064 |
| 출력 토르크 (kgf·m) | 16.0 | 16.2 | 16.3 | 16.6 | 16.9 | 17.1 | 17.2 | 17.4 | 17.6 | 17.7 | 17.9 | 18.3 | |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
I-U [명판 방향]
I-U-O [명판 방향]
I-U, I-U-O
I-U, I-U-O
I-D [명판 방향]
I-D-O [명판 방향]
I-D, I-D-O
I-D, I-D-O
I-UD [명판 방향]
I-UD-O [명판 방향]
I-UD, I-UD-O
I-UD, I-UD-O
U-L [명판 방향]
U-L-O [명판 방향]
U-L, U-L-O
U-L, U-L-O
U-R [명판 방향]
U-R-O [명판 방향]
U-R, U-R-O
U-R, U-R-O
U-LR [명판 방향]
U-LR-O [명판 방향]
U-LR, U-LR-O
U-LR, U-LR-O
D-L [명판 방향]
D-L-O [명판 방향]
D-L, D-L-O
D-L, D-L-O
D-R [명판 방향]
D-R-O [명판 방향]
D-R, D-R-O
D-R, D-R-O
D-LR [명판 방향]
D-LR-O [명판 방향]
D-LR, D-LR-O
D-LR, D-LR-O
