  SH6M G160



Weight
 23 ~ 30 kg
Lubricant
 OIL
Gear
 SPIRAL BEVEL GEAR
Case material
 FC
Shaft material
 SM45C
Shaft diameter
 ø 25
Shaft length
 50 mm
Key size
 7 x 7 x 45

  * 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.

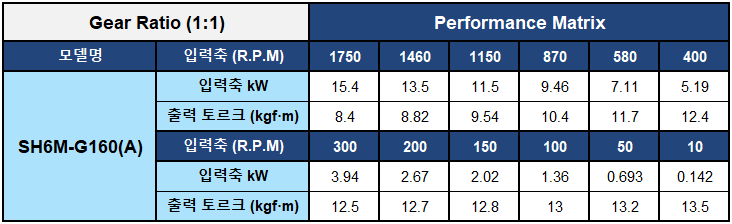

*Gear Ratio (1:1)
Performance Matrix
형번 / 입력축 (R.P.M)
1750146011508705804003002001501005010
SH6M G160(A)
입력축 kW15.413.511.59.467.115.193.942.672.021.360.6930.142
출력 토르크 (kgf·m)8.48.829.5410.411.712.412.512.712.81313.213.5

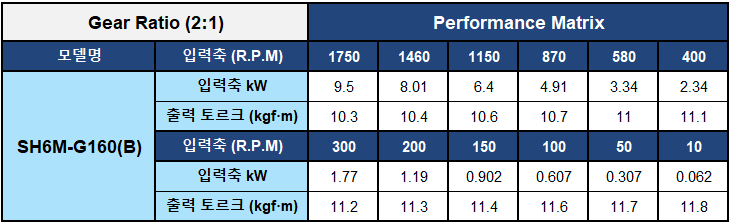

*Gear Ratio (2:1)
Performance Matrix
형번 / 입력축 (R.P.M)
1750146011508705804003002001501005010
SH6M G160(B)
입력축 kW9.58.016.44.913.342.341.771.190.9020.6070.3070.062
입력 토르크 (kgf·m)
5.285.345.425.495.615.75.745.795.855.915.986.04
출력 토르크 (kgf·m)10.310.410.610.71111.111.211.311.411.611.711.8



*Gear Ratio (1.5:1)
Performance Matrix
형번 / 입력축 (R.P.M)
1750146011508705804003002001501005010
SH6M G160(B)
입력축 kW13.612.19.997.685.233.672.781.881.420.9570.4850.099
입력 토르크 (kgf·m)
7.68.18.468.68.788.939.029.159.229.329.459.64
출력 토르크 (kgf·m)11.211.912.412.612.913.113.213.413.513.713.914.2



*Gear Ratio (2.5:1)
Performance Matrix
형번 / 입력축 (R.P.M)
1750146011508705804003002001501005010
SH6M G160(B)
입력축 kW7.136.014.793.682.491.741.320.8990.6710.4510.2280.046
입력 토르크 (kgf·m)
3.974.014.054.124.184.234.284.334.354.394.444.48
출력 토르크 (kgf·m)9.729.829.9210.110.210.310.510.610.610.710.811.0



*Gear Ratio (3:1)
Performance Matrix
형번 / 입력축 (R.P.M)
1750146011508705804003002001501005010
SH6M G160(B)
입력축 kW5.794.883.892.982.021.411.070.7180.5420.3640.1840.037
입력 토르크 (kgf·m)
3.223.253.293.333.393.433.473.493.523.543.583.6
출력 토르크 (kgf·m)9.469.559.679.799.9610.110.210.210.310.410.510.6


*클릭시 확대하여 보실 수 있습니다.

*기본형(A), 감속형(B)의 외형은 동일합니다.
