SH4M F125
SH4M F125(A) I-LR
SH4M F125(A) U-LR
SH4M F125(B) I-U-O
Weight | 12~15 kg | Lubricant | OIL |
Gear | SPIRAL BEVEL GEAR | Case material | FC |
Shaft material | SM45C | Shaft diameter | Ø 19 |
Shaft length | 38 mm | Key size | 5 x 5 x 35 |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
I-U [명판 방향]
I-U-O [명판 방향]
I-U, I-U-O
I-U, I-U-O
I-D [명판 방향]
I-D-O [명판 방향]
I-D, I-D-O
I-D, I-D-O
I-UD [명판 방향]
I-UD-O [명판 방향]
I-UD, I-UD-O
I-UD, I-UD-O
U-L [명판 방향]
U-L-O [명판 방향]
U-L, U-L-O
U-L, U-L-O
U-R [명판 방향]
U-R-O [명판 방향]
U-R, U-R-O
U-R, U-R-O
U-LR [명판 방향]
U-LR-O [명판 방향]
U-LR, U-LR-O
U-LR, U-LR-O
D-L [명판 방향]
D-L-O [명판 방향]
D-L, D-L-O
D-L, D-L-O
D-R [명판 방향]
D-R-O [명판 방향]
D-R, D-R-O
D-R, D-R-O
D-LR [명판 방향]
D-LR-O [명판 방향]
D-LR, D-LR-O
D-LR, D-LR-O
F-SERIES
MITER GEAR BOX
SH4M F125
Weight | 12 ~ 15 kg |
Lubricant | OIL |
Gear | SPIRAL BEVEL GEAR |
Case material | FC |
Shaft material | SM45C |
Shaft diameter | ø 19 |
Shaft length | 38 mm |
Key size | 5 x 5 x 35 |
* 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.
SH4M F125(A) I-LR
SH4M F125(A) U-LR
SH4M F125(B) I-U-O

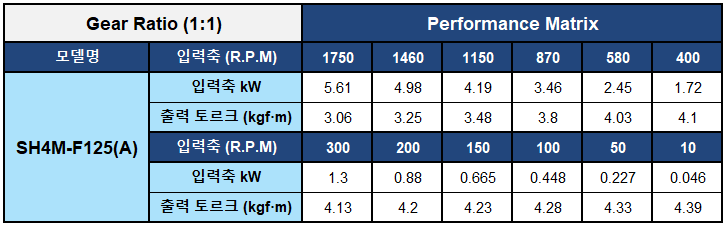

*Gear Ratio (1:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH4M F125(A) | 입력축 kW | 5.61 | 4.98 | 4.19 | 3.46 | 2.45 | 1.72 | 1.3 | 0.88 | 0.665 | 0.448 | 0.227 | 0.046 |
| 출력 토르크 (kgf·m) | 3.06 | 3.25 | 3.48 | 3.8 | 4.03 | 4.1 | 4.13 | 4.2 | 4.23 | 4.28 | 4.33 | 4.39 | |

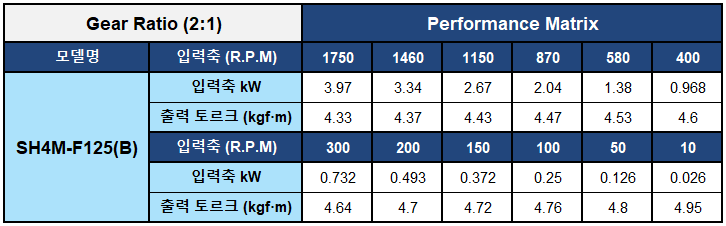

*Gear Ratio (2:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH4M F125(B) | 입력축 kW | 3.97 | 3.34 | 2.67 | 2.04 | 1.38 | 0.968 | 0.732 | 0.493 | 0.372 | 0.25 | 0.126 | 0.026 |
| 출력 토르크 (kgf·m) | 4.33 | 4.37 | 4.43 | 4.47 | 4.53 | 4.6 | 4.64 | 4.7 | 4.72 | 4.76 | 4.8 | 4.95 | |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
I-U [명판 방향]
I-U-O [명판 방향]
I-U, I-U-O
I-U, I-U-O
I-D [명판 방향]
I-D-O [명판 방향]
I-D, I-D-O
I-D, I-D-O
I-UD [명판 방향]
I-UD-O [명판 방향]
I-UD, I-UD-O
I-UD, I-UD-O
U-L [명판 방향]
U-L-O [명판 방향]
U-L, U-L-O
U-L, U-L-O
U-R [명판 방향]
U-R-O [명판 방향]
U-R, U-R-O
U-R, U-R-O
U-LR [명판 방향]
U-LR-O [명판 방향]
U-LR, U-LR-O
U-LR, U-LR-O
D-L [명판 방향]
D-L-O [명판 방향]
D-L, D-L-O
D-L, D-L-O
D-R [명판 방향]
D-R-O [명판 방향]
D-R, D-R-O
D-R, D-R-O
D-LR [명판 방향]
D-LR-O [명판 방향]
D-LR, D-LR-O
D-LR, D-LR-O
