SH2M-F84
SH2M-F84(A) I-LR
SH2M-F84(AY) I-I-LR
SH2M-F84(A) D-LR-O
SH2M-F84(A) I-UD
SH2M-F84(A) U-LR
SH2M-F84(A) D-L
SH2M-F84(AY) I-I-U
Weight | 2~2.6 kg | Lubricant | GREASE |
Gear | SPIRAL BEVEL GEAR | Case material | ALUMINIUM |
Shaft material | SM45C | Shaft diameter | Ø 15 |
Shaft length | 33 mm | Key size | 5 x 5 x 30 |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
I-U [명판 방향]
I-U-O [명판 방향]
I-U, I-U-O
I-U, I-U-O
I-D [명판 방향]
I-D-O [명판 방향]
I-D, I-D-O
I-D, I-D-O
I-UD [명판 방향]
I-UD-O [명판 방향]
I-UD, I-UD-O
I-UD, I-UD-O
U-L [명판 방향]
U-L-O [명판 방향]
U-L, U-L-O
U-L, U-L-O
U-R [명판 방향]
U-R-O [명판 방향]
U-R, U-R-O
U-R, U-R-O
U-LR [명판 방향]
U-LR-O [명판 방향]
U-LR, U-LR-O
U-LR, U-LR-O
D-L [명판 방향]
D-L-O[명판 방향]
D-L, D-L-O
D-L, D-L-O
D-R [명판 방향]
D-R-O [명판 방향]
D-R, D-R-O
D-R, D-R-O
D-LR [명판 방향]
D-LR-O [명판 방향]
D-LR, D-LR-O
D-LR, D-LR-O
F-SERIES
MITER GEAR BOX
SH2M-F84
Weight | 2 ~ 2.6 kg |
Lubricant | GREASE |
Gear | SPIRAL BEVEL GEAR |
Case material | ALUMINIUM |
Shaft material | SM45C |
Shaft diameter | ø 15 |
Shaft length | 33 mm |
Key size | 5 x 5 x 30 |
* 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.
SH2M-F84(A) I-LR
SH2M-F84(AY) I-I-LR
SH2M-F84(A) D-LR-O
SH2M-F84(A) I-UD
SH2M-F84(A) U-LR
SH2M-F84(A) D-L
SH2M-F84(AY) I-I-U

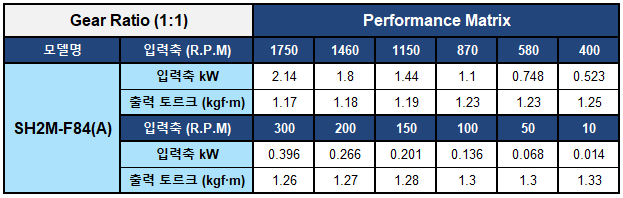

*Gear Ratio (1:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH2M F84(A) | 입력축 kW | 2.14 | 1.8 | 1.44 | 1.1 | 0.748 | 0.523 | 0.396 | 0.266 | 0.201 | 0.136 | 0.068 | 0.014 |
| 출력 토르크 (kgf·m) | 1.17 | 1.18 | 1.19 | 1.23 | 1.23 | 1.25 | 1.26 | 1.27 | 1.28 | 1.3 | 1.3 | 1.33 | |

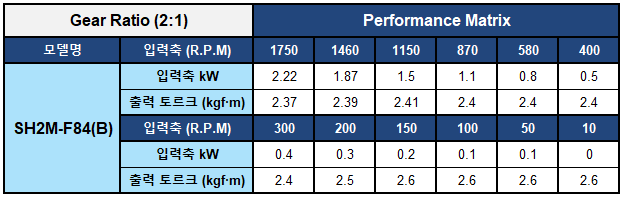

*Gear Ratio (2:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH2M F84(B) | 입력축 kW | 2.22 | 1.87 | 1.5 | 1.1 | 0.8 | 0.5 | 0.4 | 0.3 | 0.2 | 0.1 | 0.1 | 0 |
| 출력 토르크 (kgf·m) | 2.37 | 2.39 | 2.41 | 2.4 | 2.4 | 2.4 | 2.4 | 2.5 | 2.6 | 2.6 | 2.6 | 2.6 | |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
I-U [명판 방향]
I-U-O [명판 방향]
I-U, I-U-O
I-U, I-U-O
I-D [명판 방향]
I-D-O [명판 방향]
I-D, I-D-O
I-D, I-D-O
I-UD [명판 방향]
I-UD-O [명판 방향]
I-UD, I-UD-O
I-UD, I-UD-O
U-L [명판 방향]
U-L-O [명판 방향]
U-L, U-L-O
U-L, U-L-O
U-R [명판 방향]
U-R-O [명판 방향]
U-R, U-R-O
U-R, U-R-O
U-LR [명판 방향]
U-LR-O [명판 방향]
U-LR, U-LR-O
U-LR, U-LR-O
D-L [명판 방향]
D-L-O[명판 방향]
D-L, D-L-O
D-L, D-L-O
D-R [명판 방향]
D-R-O [명판 방향]
D-R, D-R-O
D-R, D-R-O
D-LR [명판 방향]
D-LR-O [명판 방향]
D-LR, D-LR-O
D-LR, D-LR-O
