SH20M-F430
SH20M-F430(A) I-LR
SH20M-F430(A) I-LR-O
Weight | 286~490 kg | Lubricant | OIL |
Gear | SPIRAL BEVEL GEAR | Case material | FC |
Shaft material | SM45C | Shaft diameter | Ø 72 |
Shaft length | 105 mm | Key size | 20 x 12 x 100 |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
I-U [명판 방향]
I-U-O [명판 방향]
I-U, I-U-O
I-U, I-U-O
I-D [명판 방향]
I-D-O [명판 방향]
I-D, I-D-O
I-D, I-D-O
I-UD [명판 방향]
I-UD-O [명판 방향]
I-UD, I-UD-O
I-UD, I-UD-O
U-L [명판 방향]
U-L-O [명판 방향]
U-L, U-L-O
U-L, U-L-O
U-R [명판 방향]
U-R-O [명판 방향]
U-R, U-R-O
U-R, U-R-O
U-LR [명판 방향]
U-LR-O [명판 방향]
U-LR, U-LR-O
U-LR, U-LR-O
D-L [명판 방향]
D-L-O [명판 방향]
D-L, D-L-O
D-L, D-L-O
D-R [명판 방향]
D-R-O [명판 방향]
D-R, D-R-O
D-R, D-R-O
D-LR [명판 방향]
D-LR-O [명판 방향]
D-LR, D-LR-O
D-LR, D-LR-O
F-SERIES
MITER GEAR BOX
SH20M-F430
Weight | 286 ~ 490 kg |
Lubricant | OIL |
| Gear | SPIRAL BEVEL GEAR |
Case material | FC |
Shaft material | SM45C |
Shaft diameter | ø 72 |
Shaft length | 105 mm |
Key size | 20 x 12 x 100 |
* 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.
SH20M-F430(A) I-LR
SH20M-F430(A) I-LR-O

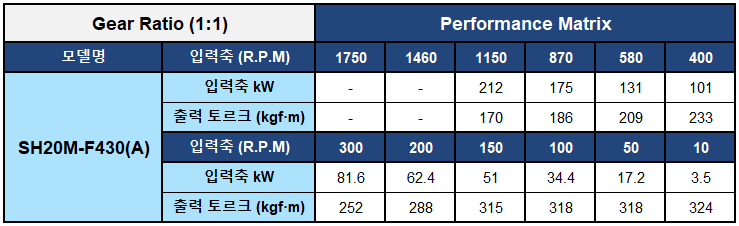

*Gear Ratio (1:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH20M F430(A) | 입력축 kW | - | - | 212 | 175 | 131 | 101 | 81.6 | 62.4 | 51 | 34.4 | 17.2 | 3.5 |
| 출력 토르크 (kgf·m) | - | - | 170 | 186 | 209 | 233 | 252 | 288 | 315 | 318 | 318 | 324 | |

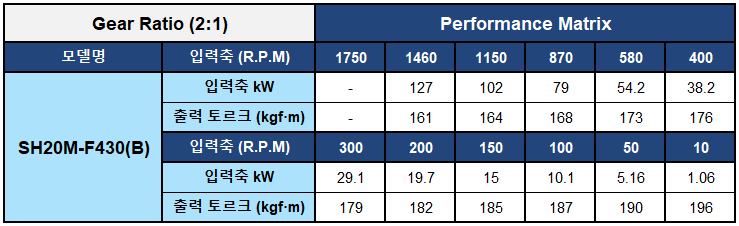

*Gear Ratio (2:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH20M F430(B) | 입력축 kW | - | 127 | 102 | 79 | 54.2 | 38.2 | 29.1 | 19.7 | 15 | 10.1 | 5.16 | 1.06 |
| 출력 토르크 (kgf·m) | - | 161 | 164 | 168 | 173 | 176 | 179 | 182 | 185 | 187 | 190 | 196 | |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
