SH12M-F290
SH12M-F290(A) I-LR
SH12M-F290(A) I-R-O
SH12M-F290(AP) D-L
SH12M-F290(AY) I-I-R-O
Weight | 115~158 kg | Lubricant | OIL |
Gear | SPIRAL BEVEL GEAR | Case material | FC |
Shaft material | SM45C | Shaft diameter | Ø 50 |
Shaft length | 100 mm | Key size | 12 x 8 x 90 |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
I-U [명판 방향]
I-U-O [명판 방향]
I-U, I-U-O
I-U, I-U-O
I-D [명판 방향]
I-D-O [명판 방향]
I-D, I-D-O
I-D, I-D-O
I-UD [명판 방향]
I-UD-O [명판 방향]
I-UD, I-UD-O
I-UD, I-UD-O
U-L [명판 방향]
U-L-O [명판 방향]
U-L, U-L-O
U-L, U-L-O
U-R [명판 방향]
U-R-O [명판 방향]
U-R, U-R-O
U-R, U-R-O
U-LR [명판 방향]
U-LR-O [명판 방향]
U-LR, U-LR-O
U-LR, U-LR-O
D-L [명판 방향]
D-L-O [명판 방향]
D-L, D-L-O
D-L, D-L-O
D-R [명판 방향]
D-R-O [명판 방향]
D-R, D-R-O
D-R, D-R-O
D-LR [명판 방향]
D-LR-O [명판 방향]
D-LR, D-LR-O
D-LR, D-LR-O
F-SERIES
MITER GEAR BOX
SH12M-F290
Weight | 115 ~ 158 kg |
Lubricant | OIL |
| Gear | SPIRAL BEVEL GEAR |
Case material | FC |
Shaft material | SM45C |
Shaft diameter | ø 50 |
Shaft length | 100 mm |
Key size | 12 x 8 x 90 |
* 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.
SH12M-F290(A) I-LR
SH12M-F290(A) I-R-O
SH12M-F290(AP) D-L
SH12M-F290(AY) I-I-R-O

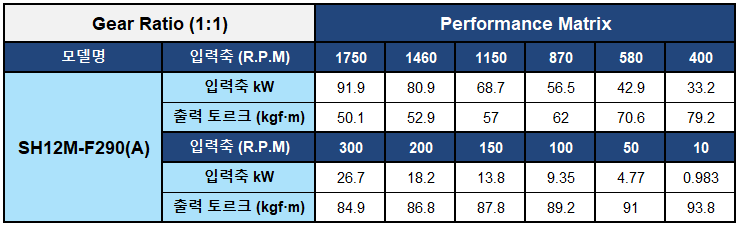

*Gear Ratio (1:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH12M F290(A) | 입력축 kW | 91.9 | 80.9 | 68.7 | 56.5 | 42.9 | 33.2 | 26.7 | 18.2 | 13.8 | 9.35 | 4.77 | 0.983 |
| 출력 토르크 (kgf·m) | 50.1 | 52.9 | 57 | 62 | 70.6 | 79.2 | 84.9 | 86.8 | 87.8 | 89.2 | 91 | 93.8 | |

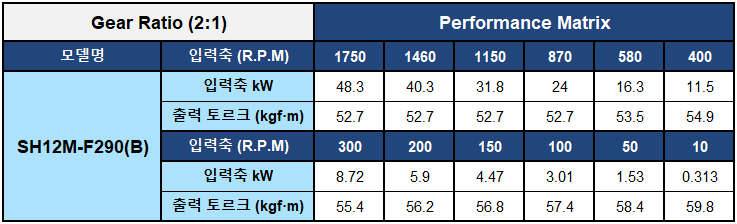

*Gear Ratio (2:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH12M F290(B) | 입력축 kW | 48.3 | 40.3 | 31.8 | 24 | 16.3 | 11.5 | 8.72 | 5.9 | 4.47 | 3.01 | 1.53 | 0.313 |
| 출력 토르크 (kgf·m) | 52.7 | 52.7 | 52.7 | 52.7 | 53.5 | 54.9 | 55.4 | 56.2 | 56.8 | 57.4 | 58.4 | 59.8 | |
*Gear Ratio (1.5:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH12M F290(B) | 입력축 kW | 65.9 | 58.7 | 49.2 | 40.6 | 28.9 | 20.3 | 15.5 | 10.5 | 7.95 | 5.37 | 2.73 | 0.56 |
| 출력 토르크 (kgf·m) | 53.9 | 57.6 | 61.3 | 66.9 | 71.3 | 72.6 | 73.9 | 75.1 | 75.8 | 76.9 | 78.2 | 80.1 | |
*Gear Ratio (2.5:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH12M F290(B) | 입력축 kW | 37.4 | 31.7 | 25.3 | 19.5 | 13.3 | 9.33 | 7.08 | 4.78 | 3.62 | 2.44 | 1.24 | 0.252 |
| 출력 토르크 (kgf·m) | 51.0 | 51.7 | 52.4 | 53.4 | 54.6 | 55.6 | 56.3 | 57.1 | 57.6 | 58.0 | 59.0 | 60.0 | |
*Gear Ratio (3:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH12M F290(B) | 입력축 kW | 28.2 | 23.8 | 19.1 | 14.6 | 9.97 | 6.99 | 5.3 | 3.58 | 2.7 | 1.82 | 0.922 | 0.188 |
| 출력 토르크 (kgf·m) | 46.1 | 46.7 | 47.3 | 47.9 | 49.1 | 50.0 | 50.5 | 51.1 | 51.4 | 52.0 | 52.6 | 53.8 | |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
I-U [명판 방향]
I-U-O [명판 방향]
I-U, I-U-O
I-U, I-U-O
I-D [명판 방향]
I-D-O [명판 방향]
I-D, I-D-O
I-D, I-D-O
I-UD [명판 방향]
I-UD-O [명판 방향]
I-UD, I-UD-O
I-UD, I-UD-O
U-L [명판 방향]
U-L-O [명판 방향]
U-L, U-L-O
U-L, U-L-O
U-R [명판 방향]
U-R-O [명판 방향]
U-R, U-R-O
U-R, U-R-O
U-LR [명판 방향]
U-LR-O [명판 방향]
U-LR, U-LR-O
U-LR, U-LR-O
D-L [명판 방향]
D-L-O [명판 방향]
D-L, D-L-O
D-L, D-L-O
D-R [명판 방향]
D-R-O [명판 방향]
D-R, D-R-O
D-R, D-R-O
D-LR [명판 방향]
D-LR-O [명판 방향]
D-LR, D-LR-O
D-LR, D-LR-O
