SH10M-G250
SH10M-G250(A) I-LR
SH10M-G250(A) D-LR-O
SH10M-G250(AY) I-I-U
SH10M-G250(A) I-U-O
Weight | 72~93 kg | Lubricant | OIL |
Gear | SPIRAL BEVEL GEAR | Case material | FC |
Shaft material | SM45C | Shaft diameter | Ø 45 |
Shaft length | 90 mm | Key size | 12 x 8 x 80 |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
I-L [명판 방향]
I-L-O [명판 방향]
I-L, I-L-O
I-L, I-L-O
I-R [명판 방향]
I-R-O [명판 방향]
I-R, I-R-O
I-R, I-R-O
I-LR [명판 방향]
I-LR-O [명판 방향]
I-LR, I-LR-O
I-LR, I-LR-O
I-U [명판 방향]
I-U-O [명판 방향]
I-U, I-U-O
I-U, I-U-O
I-D [명판 방향]
I-D-O [명판 방향]
I-D, I-D-O
I-D, I-D-O
I-UD [명판 방향]
I-UD-O [명판 방향]
I-UD, I-UD-O
I-UD, I-UD-O
U-L [명판 방향]
U-L-O [명판 방향]
U-L, U-L-O
U-L, U-L-O
U-R [명판 방향]
U-R-O [명판 방향]
U-R, U-R-O
U-R, U-R-O
U-LR [명판 방향]
U-LR-O [명판 방향]
U-LR, U-LR-O
U-LR, U-LR-O
D-L [명판 방향]
D-L-O [명판 방향]
D-L, D-L-O
D-L, D-L-O
D-R [명판 방향]
D-R-O [명판 방향]
D-R, D-R-O
D-R, D-R-O
D-LR [명판 방향]
D-LR-O [명판 방향]
D-LR, D-LR-O
D-LR, D-LR-O
SH10M-G250
Weight | 72 ~ 93 kg |
Lubricant | OIL |
| Gear | SPIRAL BEVEL GEAR |
Case material | FC |
Shaft material | SM45C |
Shaft diameter | ø 45 |
Shaft length | 90 mm |
Key size | 12 x 8 x 80 |
* 키 사이즈 변경, 축경 변경, END-TAP 등의 옵션 가공은 별도 문의 바랍니다.
SH10M-G250(A) I-LR
SH10M-G250(A) D-LR-O
SH10M-G250(AY) I-I-U
SH10M-G250(A) I-U-O

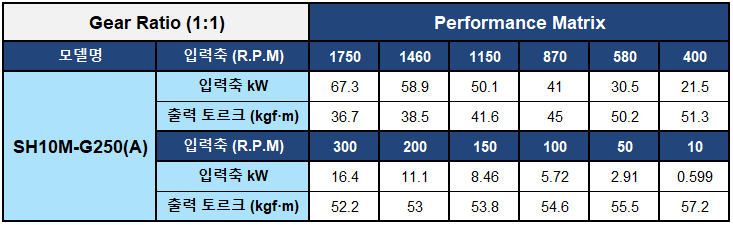

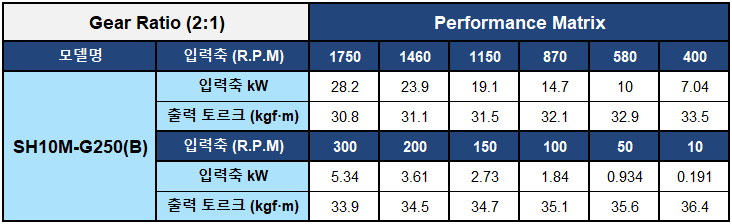

*Gear Ratio (1:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH10M G250(A) | 입력축 kW | 67.3 | 58.9 | 50.1 | 41 | 30.5 | 21.5 | 16.4 | 11.1 | 8.46 | 5.72 | 2.91 | 0.599 |
| 출력 토르크 (kgf·m) | 36.7 | 38.5 | 41.6 | 45 | 50.2 | 51.3 | 52.2 | 53 | 53.8 | 54.6 | 55.5 | 57.2 | |
*Gear Ratio (2:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH10M G250(B) | 입력축 kW | 28.2 | 23.9 | 19.1 | 14.7 | 10.0 | 7.04 | 5.34 | 3.61 | 2.73 | 1.84 | 0.934 | 0.191 |
| 입력 토르크 (kgf·m) | 15.7 | 15.9 | 16.1 | 16.4 | 16.8 | 17.1 | 17.3 | 17.6 | 17.7 | 17.9 | 18.2 | 18.6 | |
| 출력 토르크 (kgf·m) | 30.8 | 31.1 | 31.5 | 32.1 | 32.9 | 33.5 | 33.9 | 34.5 | 34.7 | 35.1 | 35.6 | 36.4 | |
*Gear Ratio (1.5:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH10M G250(B) | 입력축 kW | 46.0 | 39.0 | 31.2 | 24.1 | 16.4 | 11.6 | 8.79 | 5.95 | 4.51 | 3.04 | 1.55 | 0.316 |
| 입력 토르크 (kgf·m) | 25.6 | 26.0 | 26.4 | 27.0 | 27.5 | 28.2 | 28.5 | 29.0 | 29.3 | 29.6 | 30.2 | 30.8 | |
| 출력 토르크 (kgf·m) | 37.6 | 38.1 | 38.8 | 39.7 | 40.4 | 41.4 | 41.9 | 42.6 | 43.0 | 43.5 | 44.4 | 45.2 | |
*Gear Ratio (2.5:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH10M G250(B) | 입력축 kW | 21.7 | 18.3 | 14.7 | 11.3 | 7.67 | 5.37 | 4.07 | 2.75 | 2.08 | 1.4 | 0.709 | 0.144 |
| 입력 토르크 (kgf·m) | 12.1 | 12.2 | 12.4 | 12.6 | 12.9 | 13.1 | 13.2 | 13.4 | 13.5 | 13.6 | 13.8 | 14.0 | |
| 출력 토르크 (kgf·m) | 29.6 | 29.9 | 30.4 | 30.8 | 31.6 | 32.1 | 32.3 | 32.8 | 33.1 | 33.3 | 33.8 | 34.3 | |
*Gear Ratio (3:1) | Performance Matrix | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
형번 / 입력축 (R.P.M) | 1750 | 1460 | 1150 | 870 | 580 | 400 | 300 | 200 | 150 | 100 | 50 | 10 | |
SH10M G250(B) | 입력축 kW | 16.8 | 14.1 | 11.3 | 8.68 | 5.9 | 4.13 | 3.12 | 2.11 | 1.59 | 1.07 | 0.95 | 0.11 |
| 입력 토르크 (kgf·m) | 9.35 | 9.4 | 9.57 | 9.72 | 9.91 | 10.0 | 10.1 | 10.2 | 10.3 | 10.4 | 10.5 | 10.7 | |
| 출력 토르크 (kgf·m) | 27.5 | 27.6 | 28.1 | 28.5 | 29.1 | 29.4 | 29.7 | 30.0 | 30.3 | 30.6 | 30.8 | 31.4 | |
*클릭시 확대하여 보실 수 있습니다.
*기본형(A), 감속형(B)의 외형은 동일합니다.
